MT202TD User Guide

14

Modem and Phone Line Connection

This section describes how to install and connect the

MT202TD.

Installation Steps:

1. Verify that the remote modem is set for Bell 202- or 202T-

compatibility.

2. Connect the modem to the leased line jack using one of the

two RJ11 cables provided with the modem.

3. Remove the case (see the next page). Verify leased-line

transmit level (DIP switch #5) setting is at either 0 dBm

(down) or -9 dBm (up). Refer to the following page for more

information on DIP switch settings.

4. Attach the MT202TD to your PC or terminal with an RS-

232 (or V.24) cable.

5. Connect the power transformer to the modem and an AC

outlet.

PWR RS232 LINE

To DTE

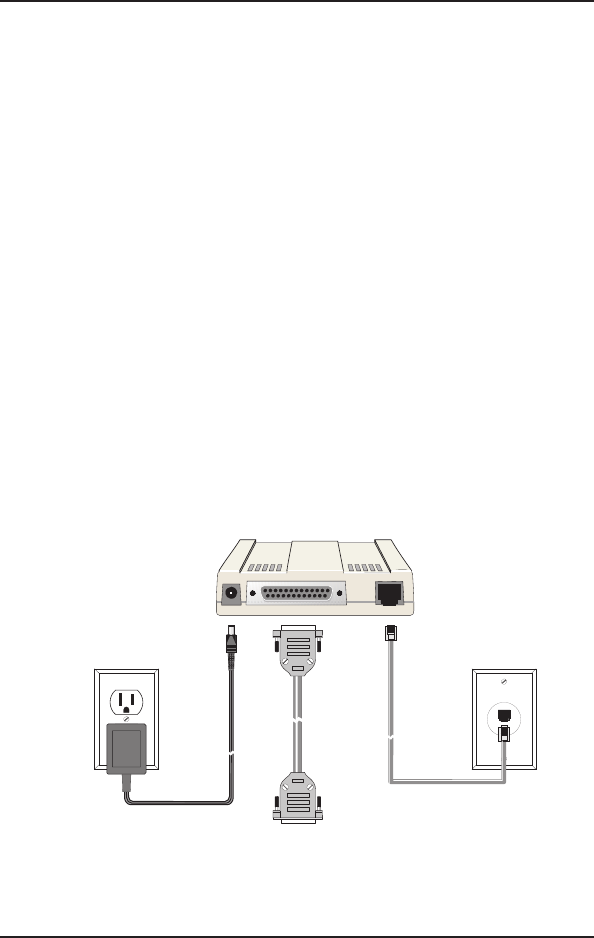

Figure 2-4. Back Panel Connectors
